1
Cylindrée
50
2
Modèle
AF1
3
Année
1992
4
Finition
AF1 FUTURA
5
Catalogue pièces
Carter
6

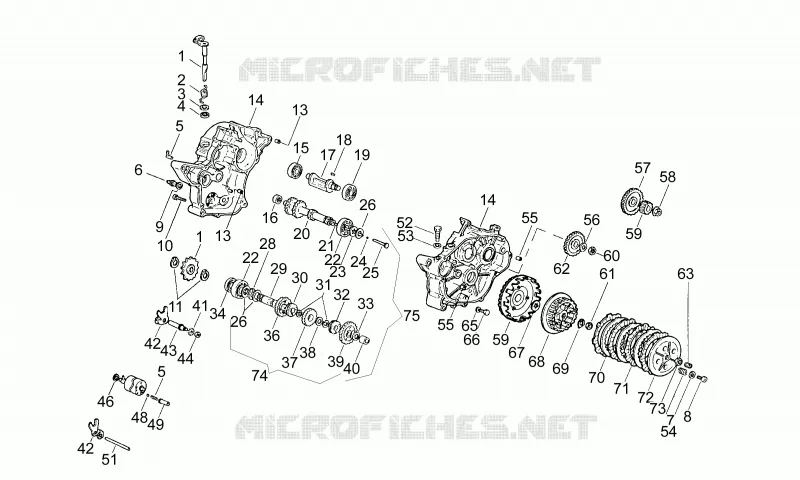

Vue éclatée
Catalogue pièces
Arbre moteur - Cylindre
par
Huile mix
Carter
1
1
2
3
4
5
5
6
7
8
9
10
11
13
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
28
29
30
31
32
33
34
36
37
38
39
40
41
42
42
43
44
46
48
49
51
52
53
54
55
55
56
57
58
59
59
60
61
62
63
65
66
67
68
69
70
71
72
73
74
75
1
Clutch lever cpl.
AP8206257
Non disponible
2
Clutch lever return spring
AP8206259
Non disponible
3
Blue steel washer D15x25x0,5
AP8206278
Non disponible
4
Oil seal D15x24x5
AP8509179
Non disponible
5
Oil breather union
AP8206340
Non disponible
6
Neutral indicator switch+seal
AP8206296
Non disponible
7
Clutch spring
AP8206258
Non disponible
8
Screw
AP8206279
Non disponible
9
Gasket 9,9x16x1
AP8206288
Non disponible
10
Screw M6x40
AP8206276
Non disponible
11
Outside circlip D17
AP8501484
Non disponible
12
Intermediate gear Z=13
AP8206355
Non disponible
12
Intermediate gear Z=11
AP8206313
Non disponible
12
Pinion Z=14
AP8206377
Non disponible
12
Intermediate gear Z=12
AP8206376
Non disponible
13
Crankcase pin D11,5x12
AP8206295
Non disponible
14
Crankcase assy
AP8206378
Non disponible
15
Ball bearing 6202
AP8510027
Non disponible
16
Roller cage DB14-12
AP8206281
Non disponible
17
Balance shaft
AP8206231
Non disponible
18
Key Balance shaft 4x4x8
AP8206263
Non disponible
19
Bearing D17x40x12
AP8510039
Non disponible
20
Primary gear shaft
AP8206380
Non disponible
20
Primary gear shaft
AP8206317
Non disponible
21
Push rod D5x101,6
AP8206294
Non disponible
22
Bearing D17x40x12
AP8502626
Non disponible
23
Conical spring washer
AP8206260
Non disponible
24
Ball 3/16"
AP8502652
Non disponible
25
Clutch push rod D13
AP8502836
Non disponible
26
Blue steel washer D17,2x30
AP8502498
Non disponible
28
Outside circlip D17
AP8206233
Non disponible
29
Driven shaft
AP8206318
Non disponible
30
Sliding coupling 3-4 spd.
AP8206330
Non disponible
31
Outside circlip D18
AP8501471
Non disponible
32
Sliding coupling
AP8206329
Non disponible
33
Blue steel washer D13x25
AP8206347
Non disponible
34
Oil seal D17x35x7
AP8206291
Non disponible
36
Gear 2 v.ta' Z=31
AP8206371
Non disponible
36
Gear 2 v.ta' Z=31
AP8206325
Non disponible
37
Gear 3 v.ta' Z=26
AP8206326
Non disponible
37
Gear 3 v.ta' Z=26
AP8206372
Non disponible
38
Blue steel washer D18x30
AP8502500
Non disponible
39
1st wheel gear Z=37
AP8206324
Non disponible
40
Bush
AP8206333
Non disponible
41
Int. notched washer D7
AP8502473
4,24€ Prix unitaire TTC
42
Fork 3-4 speed
AP8206246
Non disponible
43
Fork guide pin
AP8206298
Non disponible
44
Nut M7x5,5
AP8502414
Non disponible
45
Gear indicator spring
AP8206261
Non disponible
46
Blue steel washer D10x16
AP8206269
Non disponible
48
Ball D9
AP8206283
Non disponible
49
Pin retainer
AP8206336
Non disponible
51
Fork guide pin
AP8502826
Non disponible
52
Hex screw M7x25
AP8502584
Non disponible
53
Gasket D12x17x1
AP8502757
15,07€ Prix unitaire TTC
54
Washer D5x15x2
AP8206272
Non disponible
55
Pin D8,51x7,6
AP8509209
Non disponible
56
Blue steel washer D12,3x22
AP8206344
Non disponible
57
Balance shaft driv. Gear Z=34
AP8206308
Non disponible
58
Flanged nut M12x1,25
AP8206343
Non disponible
59
Clutch - pair Z=20/71
AP8206310
Non disponible
60
Nut M12x1 H=5
AP8206266
Non disponible
61
Nut M12x1,25x7
AP8206265
Non disponible
62
Balance shaft driven gear Z=34
AP8206253
Non disponible
63
Adjuster screw M14x1,25
AP8502533
Non disponible
65
Oil plug seal D8x14
AP8502759
Non disponible
66
Oil drain hex screw M8x10
AP8502586
Non disponible
67
Spacer D13x30x4
AP8206267
Non disponible
68
Aluminium clutch drum
AP8206256
68,74€ Prix unitaire TTC
69
Washer D12
AP8206271
Non disponible
70
Driven clutch disc
AP8206247
15,65€ Prix unitaire TTC
71
Driving clutch disc
AP8206322
Non disponible
72
Clutch pressure plate
AP8206248
Non disponible
73
Nut M14x1,25x6
AP8502432
Non disponible
74
Secondary shaft cpl.
AP8206351
Non disponible
74
Secondary shaft cpl.
AP8206312
Non disponible
75
Gear box assy 3 v.tà
AP8206254
Non disponible
75
Gear box assy
AP8206373
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
