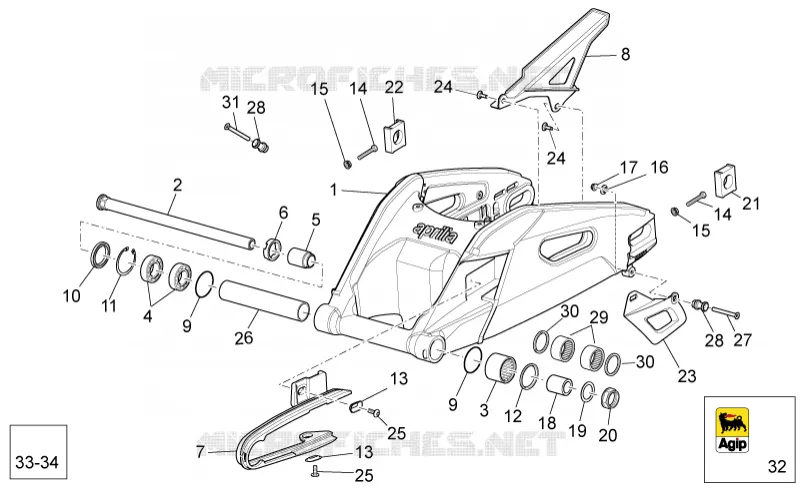

Fourche arriere
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
28
29
30
30
31
32
33
34
1
Swing arm
858770
Non disponible
2
Rear swing arm pin
858707
255,64€ Prix unitaire TTC
3
Roller cage
AP8110078
26,84€ Prix unitaire TTC
4
Ball bearing
AP8110079
31,06€ Prix unitaire TTC
5
Adjustment bush
858708
17,16€ Prix unitaire TTC
6
Swing arm ring nut
AP8121201
35,44€ Prix unitaire TTC
7
Chain guide plate
858780
29,83€ Prix unitaire TTC
8
Chain guard
858783
17,88€ Prix unitaire TTC
9
O-ring 134
AP8144048
3,07€ Prix unitaire TTC
10
Gasket ring
AP8144006
15,60€ Prix unitaire TTC
11
Inside circlip d37
AP8121204
3,07€ Prix unitaire TTC
12
Gasket ring
AP8144005
15,08€ Prix unitaire TTC
13
Cup for shoe
AP8234020
4,09€ Prix unitaire TTC
14
Chain tens.adjuster screw
AP8152305
15,60€ Prix unitaire TTC
15
Nut M8
AP8150334
Non disponible
16
T bush *
AP8121075
3,94€ Prix unitaire TTC
17
Low self-locking nut
AP8150430
3,07€ Prix unitaire TTC
18
Rear int.sw.arm piv.bush
AP8121203
34,88€ Prix unitaire TTC
19
Wheel pin washer
AP8125687
3,07€ Prix unitaire TTC
20
Rear wheel spindle nut
648708
Non disponible
21
LH chain guide plate
AP8144443
31,08€ Prix unitaire TTC
22
RH chain guide plate
AP8144444
30,70€ Prix unitaire TTC
23
Chain guide plate
858781
16,86€ Prix unitaire TTC
24
Screw w/ flange M5x12
AP8152302
Non disponible
25
Hex socket screw M5x12
AP8152267
4,27€ Prix unitaire TTC
26
Internal spacer
AP8121570
63,04€ Prix unitaire TTC
27
Screw
AP8150503
3,54€ Prix unitaire TTC
28
Maintenance
AP8148824
22,44€ Prix unitaire TTC
29
Roller cage
AP8110065
13,92€ Prix unitaire TTC
30
Oil seal D18x24x3
AP8110068
19,33€ Prix unitaire TTC
31
Screw M6x40
AP8150468
3,07€ Prix unitaire TTC
32
Decal "AGIP"
852029
Non disponible
33
RH heel guard decal
895352
10,26€ Prix unitaire TTC
34
LH heel guard decal
895353
10,26€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
