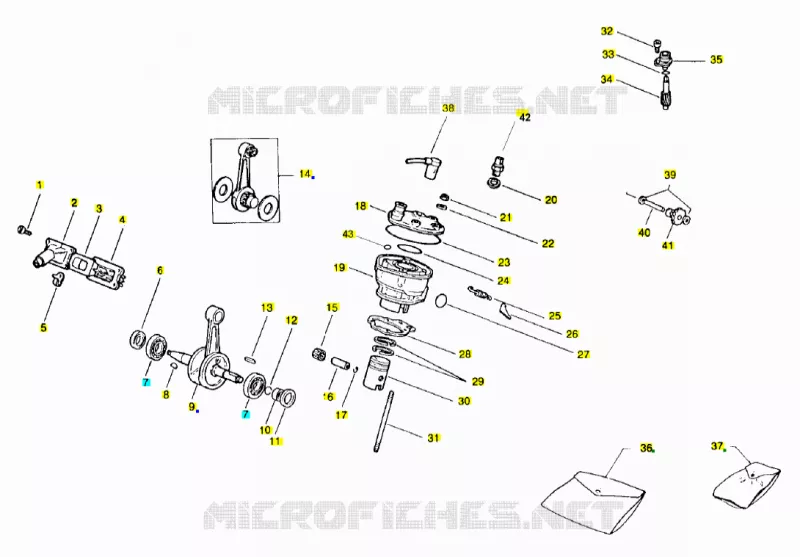

Arbre moteur - Cylindre
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
1
Screw M6x20
AP8502564
Non disponible
2
Intake manifold d.14
AP8206301
Non disponible
3
Reed valve fix.plate
AP8206242
Non disponible
4
Reed valve assy
AP8206300
Non disponible
5
Clutch cable anchor bridge
AP8206303
Non disponible
6
Oil seal D17x35x8
AP8509182
Non disponible
7
Bearing D17x47x14
AP8206282
Non disponible
8
Flywheel magneto key
AP8508551
Non disponible
9
Crankshaft assy
AP8206311
Non disponible
10
Spacer D16,9x24x8
AP8206268
Non disponible
11
Oil seal D24x35x7
AP8206290
Non disponible
12
O-ring
AP8502656
Non disponible
13
Transmission key 4x4x20
AP8206264
Non disponible
14
Connecting rod cpl.
AP8206349
Non disponible
15
Cage D12x15x15
AP8509769
Non disponible
16
Piston pin D12x34,5
AP8502846
Non disponible
17
Stop ring D12
AP8206019
Non disponible
18
Cylinder head, grey
AP8206374
Non disponible
19
Cylinder with piston D40,3
AP8206375
Non disponible
20
Gasket 14,1x22x1
AP8508560
Non disponible
21
Cap self-locking nut M7x1
AP8206427
Non disponible
22
Washer
AP8206428
Non disponible
23
O-ring 104,3x3,5
AP8206286
Non disponible
24
O-ring D51,5x1,78
AP8206285
Non disponible
25
Exhaust pipe fixing spring
AP8507839
Non disponible
26
Spring fixing plate
AP8508882
Non disponible
27
O-ring D28,2x2,6
AP8502668
11,50€ Prix unitaire TTC
28
Cylinder base gasket
AP8206292
Non disponible
29
Piston ring set D40,3
AP8206302
Non disponible
30
Piston assy D40,3
AP8206250
Non disponible
31
Stud bolt M7x115
AP8508553
Non disponible
32
Screw M6x12
AP8206202
Non disponible
33
O-ring D11,8x2,4
AP8206262
Non disponible
34
Tachometer driven gear
AP8206251
Non disponible
35
Tachometer ouput flange
AP8206240
Non disponible
36
Gasket set
AP8206305
Non disponible
37
Oil seals - set
AP8206304
Non disponible
38
Sparkplug cap
AP8220179
Non disponible
39
Blue steel washer D8,4x16
AP8206277
Non disponible
40
Pump body roller D4x10
AP8206338
Non disponible
41
Tachometer driving gear
AP8206252
Non disponible
42
Thermostat
AP8206383
37,02€ Prix unitaire TTC
43
O-ring D7,65x1,78
AP8502655
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
